Lb


리소스 아이콘​

리소스 개요​

Elastic Load Balancing은 수신되는 애플리케이션 트래픽을 EC2 인스턴스 같은 다수의 대상에 자동으로 배포합니다. 또한 등록된 대상의 상태를 모니터링하면서 상태가 양호한 대상으로만 트래픽을 라우팅합니다. Elastic Load Balancing은 다음 세 유형의 로드 밸런서를 지원합니다. Application Load Balancer, Network Load Balancer 및 Classic Load Balancer.

연관 리소스​

상위 리소스​

연결 리소스​

리소스 설정 값​

기본 설정​

  • load_balancer_type : ELB 유형 - application, network, gateway
  • internal : ELB를 Internet-facing 또는 Internal로 배포 - true, false
  • included_vpc_name : 대상 리소스를 생성할 VPC 이름
  • linked_subnet_names : LB에 연결할 Subnet 이름 목록
  • linked_security_group_names : LB에 할당할 Security Group 이름 목록 (Application LB만 해당)
  • drop_invalid_header : 유효하지 않은 HTTP 헤더 제거 여부 - true, false

리스너 (listener)​

  • listener.protocol : 클라이언트 → 로드 밸런서 연결 프로토콜 - HTTP, HTTPS, TCP, TCP_UDP, TLS, UDP
  • listener.port : 로드 밸런서가 수신 대기하는 포트
  • listener.default_action_type : 기본 라우팅 작업 유형 - forward, redirect, fixed-response
  • listener.linked_target_group_name : 트래픽을 라우팅할 Target Group 이름
  • listener.acm_certificate_name : 기본 SSL 서버 인증서 이름
  • listener.ssl_policy : 리스너에 적용할 SSL 정책 이름

리스너 규칙 (rule)​

  • rule.target_listener : Rule을 적용할 Listener 이름
  • rule.priority : Rule 우선순위 - 1 ~ 50000

고정 응답 (rule.fixed_response)​

  • rule.fixed_response.fixed_response_order : Fixed response 우선순위 - 1 ~ 50000
  • rule.fixed_response.content_type : 응답 Content-Type
  • rule.fixed_response.message_body : 응답 메시지 본문
  • rule.fixed_response.fixed_response_status_code : HTTP 응답 코드

전달 (rule.forward)​

  • rule.forward.forward_order : Forward 우선순위 - 1 ~ 50000
  • rule.forward.forward_target_group_list : Forward 대상 Target Group 목록
  • rule.forward.enable_stickiness : Target Group 고착성 사용 여부 - true, false
  • rule.forward.duration : 동일 Target Group으로 라우팅되는 시간(초)

리다이렉트 (rule.redirect)​

  • rule.redirect.redirect_order : Redirect 우선순위 - 1 ~ 50000
  • rule.redirect.host : 호스트 이름 (#{host} 사용 가능)
  • rule.redirect.path : 절대 경로 (/로 시작)
  • rule.redirect.port : 포트 - 1 ~ 65535 또는 #{port}
  • rule.redirect.protocol : 프로토콜 - HTTP, HTTPS, #{protocol}
  • rule.redirect.query : 쿼리 문자열
  • rule.redirect.redirect_status_code : HTTP Redirect 코드 - HTTP_301, HTTP_302

인증 (rule.authenticate)​

  • rule.authenticate.authenticate_type : 인증 방식 - authenticate_cognito, authenticate_oidc
  • rule.authenticate.authenticate_order : 인증 우선순위 - 1 ~ 50000
  • rule.authenticate.on_unauthenticated_request : 미인증 요청 처리 방식 - deny, allow, authenticate
  • rule.authenticate.scope : IdP에 요청할 사용자 Scope
  • rule.authenticate.session_cookie_name : 세션 유지용 쿠키 이름
  • rule.authenticate.session_timeout : 세션 유지 시간(초) - 60 ~ 86400
  • rule.authenticate.user_pool_arn : Cognito User Pool ARN
  • rule.authenticate.user_pool_client_id : Cognito User Pool Client ID
  • rule.authenticate.user_pool_domain : Cognito User Pool 도메인
  • rule.authenticate.authorization_endpoint : IdP 승인 Endpoint
  • rule.authenticate.client_id : OAuth 2.0 Client ID
  • rule.authenticate.client_secret : OAuth 2.0 Client Secret
  • rule.authenticate.issuer : OIDC Issuer
  • rule.authenticate.token_endpoint : Token Endpoint
  • rule.authenticate.user_info_endpoint : User Info Endpoint

조건 (rule.condition)​

  • condition_list : 사용할 Rule 조건 목록
  • host_header : Host header 조건 값
  • path_pattern : Path pattern 조건 값
  • http_request_method : HTTP Method 조건 값
  • http_header_name : HTTP Header 이름
  • http_header_value : HTTP Header 값
  • query_string_key : Query string key
  • query_string_value : Query string value
  • source_ip : Source IP 조건 값

태그​

  • tag : 리소스를 카테고리로 분류하기 위한 태그 - 최대 512자, key:value

LB 설정 방법​


lb01

  • Base → Region → VPC → Subnet → Internet Gateway → Route Table까지 배치된 상태를 기준으로 Load Balancer 설정을 안내합니다.
  • Subnet을 참고하여 상단 2개의 Subnet을 Public Subnet으로 설정합니다.

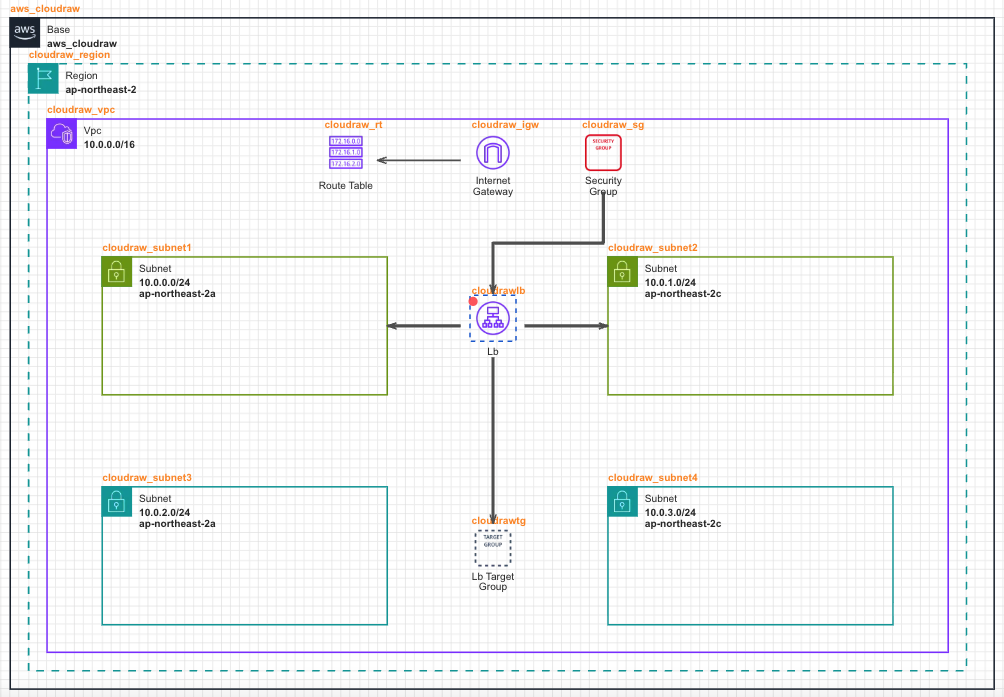

lb02

  • Security Group을 배치하고 Load Balancer에 연결합니다.
  • 외부에서 들어오는 요청을 단일 진입점으로 수신하고, 여러 EC2 인스턴스로 트래픽을 분산 처리하기 위해 Load Balancer를 배치하고 서로 다른 가용 영역으로 설정한 Public Subnet에 각각 연결합니다.
  • Load Balancer가 실제로 트래픽을 전달할 대상 리소스 집합을 정의하기 위해 Load Balancer Target Group을 배치하고 [Load Balancer -> Load Balancer Target Group] 방향으로 선을 연결합니다.

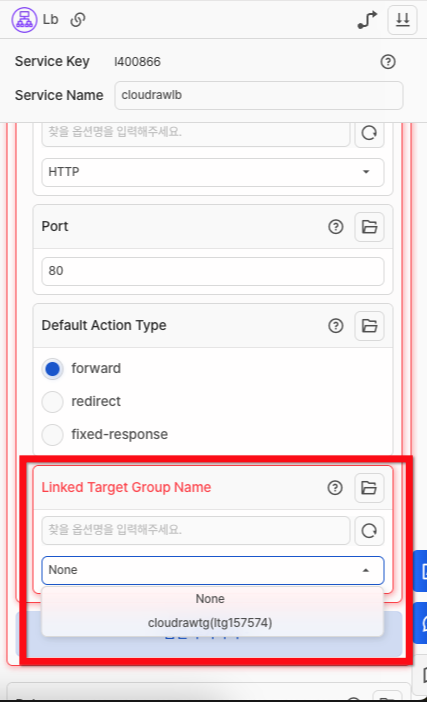

lb03

  • Load Balancer의 [Listener - Linked Target Group Name] 옵션에서 연결한 Load Balancer Target Group의 이름을 선택합니다.

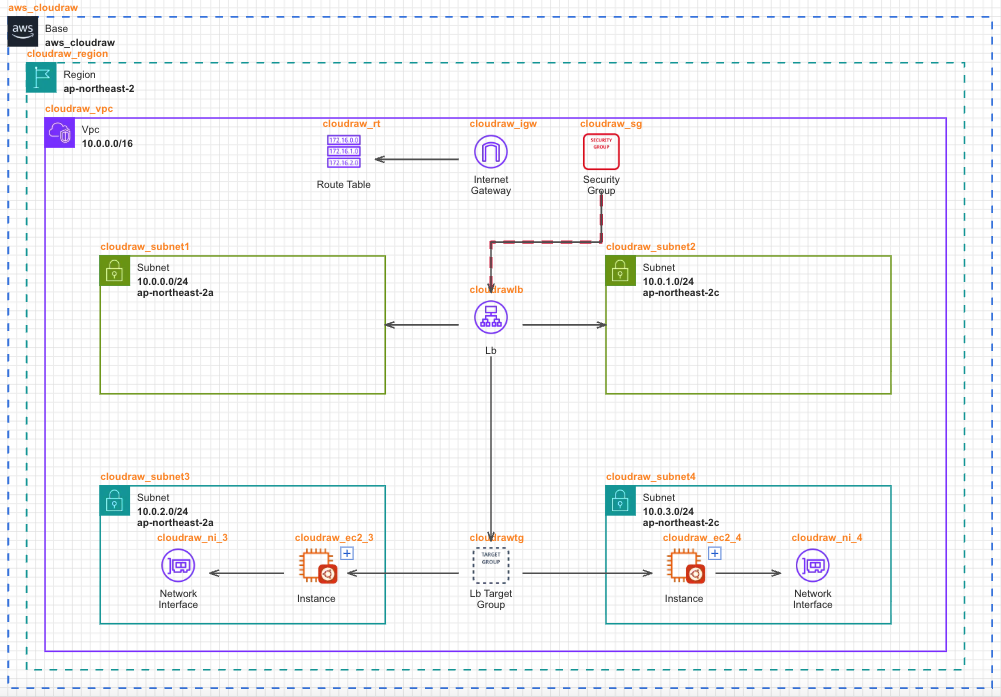

lb04

  • EC2 Instance, Network Interface를 Private Subnet 영역에 배치한 후, EC2 Instance의 AMI를 설정합니다.
  • Load Balancer Target Group으로부터 실제 트래픽을 처리할 EC2 인스턴스 방향으로 선을 연결하여, Load Balancer가 요청을 분산 전달할 수 있도록 구성합니다.
